沖壓模具之凹模加工常識匯總，多年做模具的經驗
(1)多孔凹模上精度要求較高的基準孔、圓孔不宜用鉆床鉆出
多孔凹模上的圓形孔，型孔的定位基準孔，以及各種定位孔、工藝孔，不宜用普通鉆床鉆出，應采用坐標鏜床加工。這是因為普通鉆床加工出的孔尺寸、孔位精度不高，難以保證各型孔孔距的精度要求，而坐標鏜床是一種精密機床，它能高精度地對各種圓孔進行精密加工，這些孔可以作為精加工的基準（如線切割的穿絲孔）使用。

(2)型面的粗加工不宜安排在數控機床上加工
數控銑削加工，就是按照加工工藝編制數控加工程序，由數控程序控制機床刀具按指令自動完成加工，它具有生產效率高，加工精度高，再現性好等優點，非常適合復雜型面的精加工，是型腔模和汽車覆蓋件模具制造所不可缺少的加工手段。但是，由于數控銑床的加工成本高，復雜程序的編制還有一定困難，所以，像型面的粗加工這樣的任務最好不要采用數控機床，應先在普通機床上加工去除大部分加工余量，再上數控機床進行精加工。

(3)數控銑削不能加工出內清角和較深的槽溝
目前，數控銑削雖然能高精度地加工二維或三維形狀的工件，在模具加工企業虛用非常廣泛，比普通機床能效比高，但是，模具行業中經常出現的內清角、較小的內圓角、狹槽、深孔等，對于模具上有小圓角、狹槽等這些細微形狀的曲面加工，常在數控銑削后，再采用電火花加工完成清角、清根，或者采用鑲塊式結構，用普通機械加工可完成型孔加工，可避免費時的電加工。

(4)不宜用電火花加工作粗加工工序
電火花加工是利用電極和工件之間的脈沖放電時產生的電腐蝕現象，去除多余金屬，來實現零件的加工。它具有能加工淬硬的材料、細微的形狀和加工控制自動化等優點，但有加工速度較慢、加工面的表面粗糙度較高、需要制作電極等缺點。因此，電火花加工不是用于作粗加工的，它用于精加工，在模具制造中，它能加工沖裁模、復合模、連續模等各種沖模的凹模、凸凹模、固定板、卸料板等零件的型孔，加工拉絲模、拉深模的復雜孔型；加工鍛模、塑料模、壓鑄模、擠壓模等各種模具的型腔。因此，它是現代模具制造不可缺少的加工手段。

(5)電加工工具電極材料不需比工件材料硬
不像切削加工一樣，刀具的強度和硬度必須高于工件，才能進行切削。電加工工具電極不必比工件材料硬，有時甚至比工件要軟（工具電極常用純銅材料制造）。這是因為，電火花加工是利用工具電極與工件之間的脈沖放電，產生的高溫高熱瞬時汽化工件材料形成加工的。這種放電加工時，工具電極與工件維持一小的放電間隙，它們無機械接觸，無切削力作用，岡此，工具電極不必比工件材料硬，工具電極是通過放電柱作用于工件的，沒有機械接觸。電火花加工能加工淬硬的模具零件，這點對沖模加工特別有利，因為，沖模的凸凹模一般要淬火至58HRC以上，普通切削加工已經無能為力了，而電火花加工還能進行加工。若先進行切削加工，再熱處理又會引起工件變形，而拋電火花控制電加工的能量，對淬硬后的工件的精度沒有影響。

(6)電加工工具電極的損耗不能太大
電火花加工時，工具和工件兩極同時受到不同程度的電腐蝕。單位時間內工件的電腐蝕量稱為加工生產率，而單位時間內工具的電腐蝕量，則稱為工具電極損耗率。電火花加工追求的是高的加工生產率和低的工具損耗率。一般工具損耗率與工具材料及加工極性有關。

(7)在電火花加工時，工件型孔的加工余量不能過大
在進行電火花加工之前，最好進行常規的機械加工，以去除大部分的余量，工件型孔留適當?shù)募庸び嗔?，再進行電火花加工。因為．電火花加工速度慢，加工效率不高，如果加工余量過大，勢必增加電火化加工的工時，增加模具加工成本和周期，而且不易保證零件的加工質量。

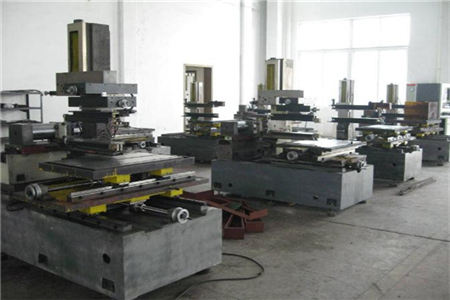

(8)線切割加工不允許接刀
線切割加工也屬于電火花加工，不過其工具電極為電極絲，因此無須制造工具電極。線切割加工時，絲筒內的電極絲上下移動，工件在機床工作臺縱、橫拖板的運動控制下，被切割出一定的形狀。線切割在冷沖模加工中應用很廣泛。但要注意，線切割加工不宜進行接刀，接刀意味著工件需要進行兩次定位夾緊，必然導致裝夾誤差。影響零件加工精度，且在接刃處容易留下疤痕，影響沖模壽命和沖壓件質量，只有用于一般精度和壽命要求的模具上，且工件被加工尺寸超出線切割機床的加工范圍時，不得已而為之的一種加工技巧。

(9)T10A不宜進行復雜輪廓的線切割
T10A工具鋼價格便宜，來源廣泛，熱處理硬度很高，因此經常用于簡單形狀的沖裁模、復合模的制造中，但它不適合復雜形狀輪廓的線切割加工，這是因為，T10A淬火熱處理變形大，淬透性差，在線切割時或線切割后的模具使用中，容易導致開裂。復雜輪廓模具，從線切割加工角度來說，選用Cr12MoV較好。

(10)線切割不能加工非金屬材料
線切割加工用于切割加工的材料一般是金屬材料，能導電，便于在電極絲和工件材料之間產生和維持一個一個的放電現象。非金屬材料不能導電，自然不易產生放電，無法進行電火花線切割，因此，不能利用線切割加工出非金屬材料的型孔。這時可用水切割或激光切割等方法進行非金屬材料的型孔加工（如紙、塑料、陶瓷等）。

(11)對硬質合金工件進行磨削加工不能用普通的砂輪
硬質合金是以難熔金屬碳化物（碳化鎢、碳化鈦等）為基體，以鉆、鎳等作為粘結劑，用粉末冶金方法生產的材料。其特點是硬度高、耐磨性好，強度高，常用于制造沖裁凸模、凹模、拉伸模、彎曲模的凸模和凹模以及拉絲模、冷鐓模等。硬質合金制作模具工作零件，由于硬度高，常需要采用磨削加工，也只能采取磨削加工，而且磨削的砂輪還不能是普通的砂輪，應采用綠碳化硅、人造金剛石砂輪、立方氮化硼等磨具磨料，而不是普通的白剛玉（石英）、鉻剛玉砂輪。

(12)制造硬質合金凸?；虬寄ｈ倝K，不宜用線切割作最終加工
線切割能加工制作硬質合金凸模。目前，國外一些模具制造公司確信用線切割加工會使硬質合金工件表面的金相結構改變，產生不利影響，因此，通常采用以電加工的方法對模具型面進行預加工，再用坐標磨床或成形磨床磨至最終尺寸（也可以用金剛石粉研磨）。這一點對硬質合金材料作凸模與凹模制造的模具尤為重要。

(13)鋼結硬質合金切削時切削用量不宜過大
鋼結硬質合金在良好的退火狀態下，硬度一般為35~46HRC，可進行車、銑、刨、鏜、鉆、鋸、銼、攻螺紋以及磨削等。在鋼結硬質合金中，含有許多非常堅硬、細小的碳化物顆粒，這些硬質顆粒彌散分布于鋼基體中，切削時刀刃只切削在鋼基體上，而硬質顆粒是隨著切屑一起剝落下來的。為此，在切削過程中應注意：切削速度不宜過高，走刀量不宜過大，而吃刀深度不宜過小。實踐表明，若切削速度過高，走刀量過大，吃刀探度過小，則刀刃與工件摩擦大，發熱量大，會使刀具磨損量加大。此外，由于刀刃與工件表面擠壓，加工面發亮并變硬，因而會使繼續切削加工更為困難。因此，在實際加工中，可先試用低速，然后逐步提高轉速，通過試驗優選出合適的切削參數。
